力興電子丨LXZC-05多合一變壓器測試系統完成±800kV換流站現場驗證
提供者： 來源： 時間：2025-04-25

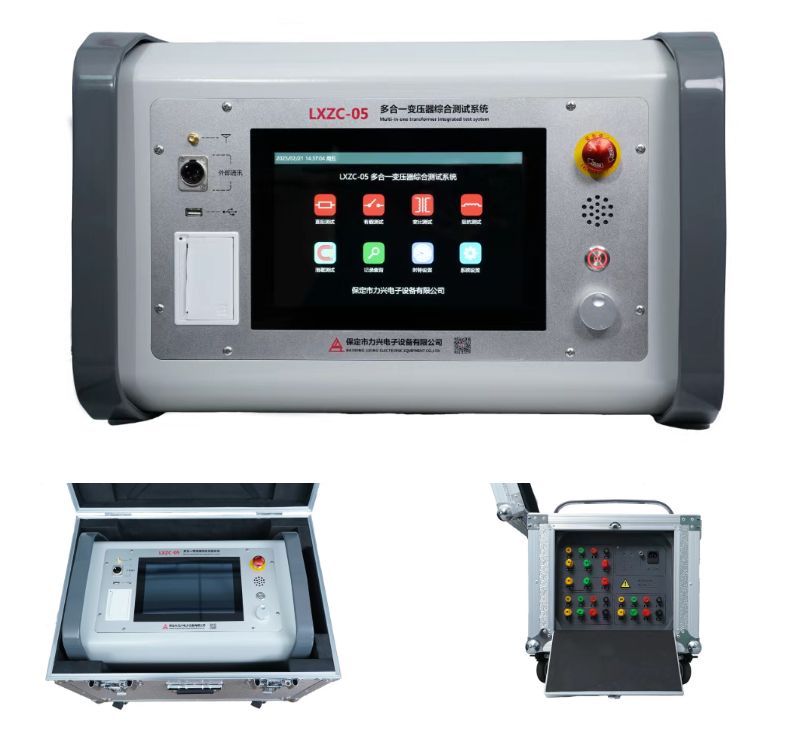

近日，力興技術團隊攜新一代LXZC-05多合一變壓器綜合測試系統，赴某±800kV換流站開展設備實測。僅需要一套設備，可以完成五個項目的測試：直阻測試、變比測試、有載測試、定量消磁和短路阻抗測試，并且不需要頻繁的拆接測試線，從而大大提高工作效率，節約用戶成本。
一、試驗背景

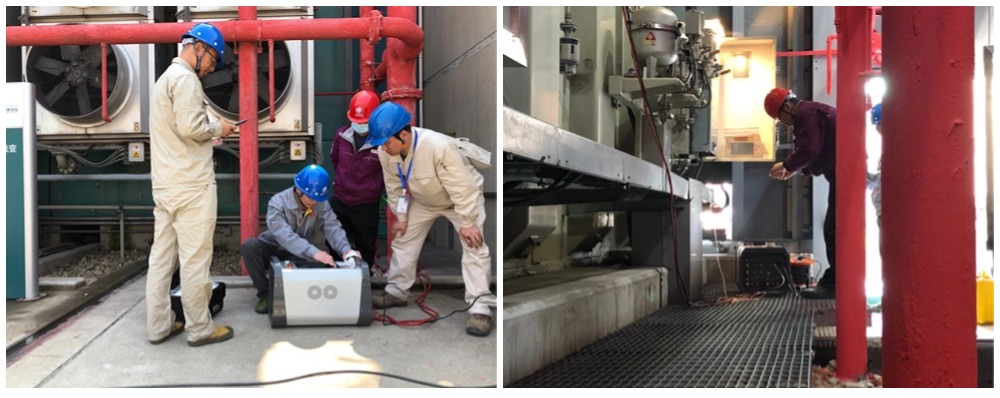

本次試驗依托換流站停電檢修窗口，驗證LXZC-05多合一變壓器綜合測試系統在超高壓場景下，針對換流變網側與閥側結構特殊性（閥側繞組無法解列），該儀器有載分接開關測試、定量消磁兩個核心功能的性能表現。

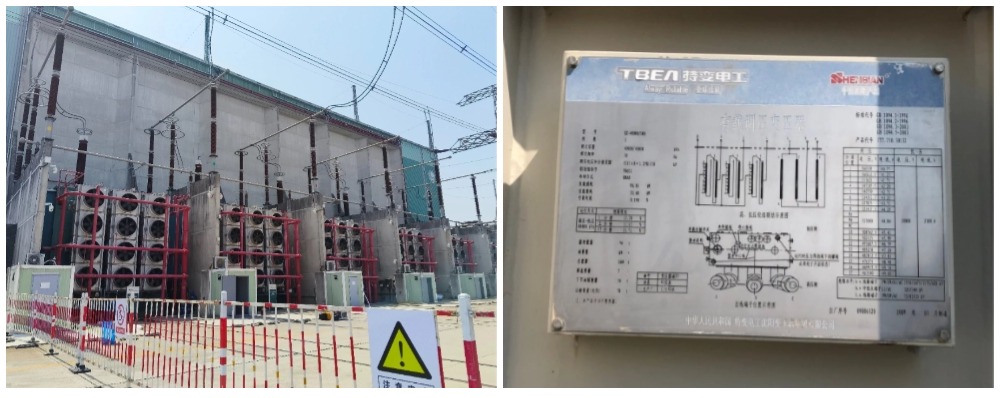

▍試品類型：±800kV換流站，換流變壓器（單相雙繞組）容量297.1MVA網側（交流側）電壓等級515kV，直流側采用（400+400kV）換流器
二、試驗項目
1、有載分接開關測試
換流變閥側繞組星接/角接的封閉結構對測試提出更高要求：

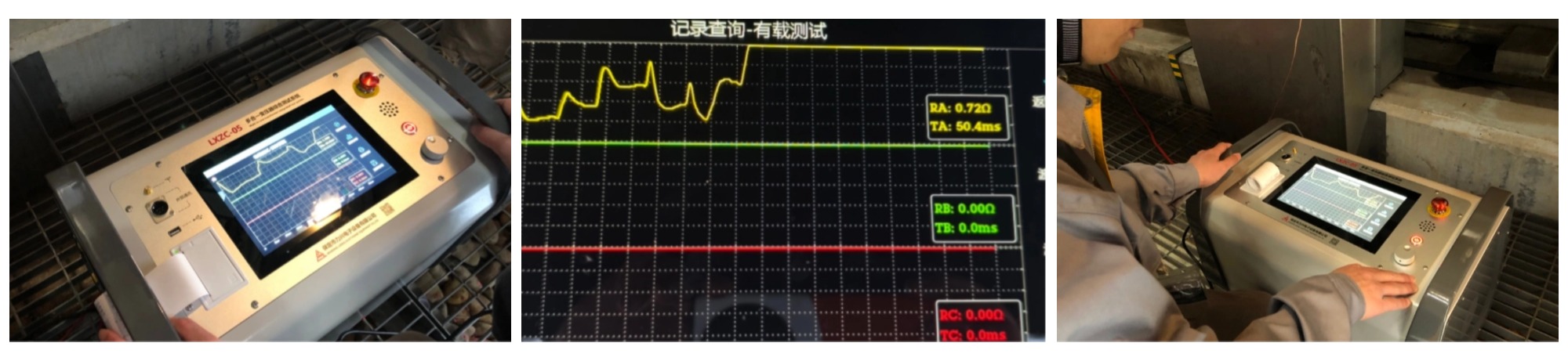

極I高端換流變（閥側角接）：采用3A測試電流檔位，LXZC-05測得完整波形，獲試送變電公司的高度評價：“波形太漂亮了”。
極II高端換流變（閥側星接）：因閥側接線方式影響，導致波形質量下降，但仍滿足工程判據。
2、定量消磁功能驗證
極I高端換流變（閥側角接）：力興、與其他友商儀器均未完成消磁，原因為閥側角接導致磁路閉環。
極II高端換流變（閥側星接）：力興系統消磁時間8-9分鐘（最短6分58秒），剩余磁化率驗證符合標準。
三、技術突破
1、大電流有載測試能力
LXZC-05采用3A測試電流檔位，滿足800kV級換流變特殊結構需求；通過靈敏度調節（90→95）實現復雜工況下全波形捕捉，保證波形采集完整性。
2、消磁可靠性設計
LXZC-05定量消磁功能，可得到變壓器消磁之前的初始剩磁率和消磁完成后的最終剩磁率，對初始剩磁和消磁效果進行量化，并將消磁效果以磁滯曲線圖形化顯示，簡單直觀。
本次實測驗證了LXZC-05多合一變壓器綜合測試系統在特高壓換流變場景下的技術優勢，尤其在封閉繞組結構、大電流測試等復雜工況中展現出色適應性。
力興電子將持續深化技術迭代，為電力設備智能化運維提供更精準可靠的解決方案。
